別置燃料タンク
標準別置燃料タンク
別置とする場合、運転時間などを考慮の上、次のいずれかを選択してください。
別置燃料タンク容量表
| 燃料タンク | |||||
|---|---|---|---|---|---|
| 容量（L） | A | B | C | D | E |
| 95 | 500 | 445 | 495 | 516 | 461 |
| 200 | 600 | 500 | 765 | 616 | 516 |
| 300 | 1,100 | 600 | 520 | 1,116 | 616 |
| 390 | 1,100 | 600 | 675 | 1,116 | 616 |
| 490 | 1,100 | 600 | 845 | 1,116 | 616 |
| 600 | 1,000 | 600 | 1,030 | 1,116 | 616 |
| 700 | 950 | 950 | 885 | 970 | 970 |
| 800 | 1,000 | 1,000 | 915 | 1,020 | 1,020 |
| 900 | 1,000 | 1,000 | 1,025 | 1,020 | 1,020 |
| 950 | 1,000 | 1,000 | 1,085 | 1,020 | 1,020 |
| 1,500 | 1,300 | 1,300 | 1,010 | 1,320 | 1,320 |
| 1,950 | 1,300 | 1,300 | 1,310 | 1,320 | 1,320 |
(mm)
架台タンク容量表
| 架台 | |||||
|---|---|---|---|---|---|
| 容量（L） | F | G | H | I | J |
| 95 | 700 | 520 | P375×2 | P285×2 | 1,000 |
| 200 | 700 | 520 | P375×2 | P285×2 | 1,000 |
| 300 | 1,200 | 620 | P417×3 | P335×2 | 1,000 |
| 390 | 1,200 | 620 | P417×3 | P335×2 | 1,000 |
| 490 | 1,200 | 620 | P417×3 | P335×2 | 1,000 |
| 600 | 1,200 | 620 | P417×3 | P335×2 | 1,000 |
| 700 | 1,050 | 1,050 | P372×3 | P372×3 | 1,000 |
| 800 | 1,100 | 1,100 | P388×3 | P388×3 | 1,000 |
| 900 | 1,100 | 1,100 | P388×3 | P388×3 | 1,000 |
| 950 | 1,100 | 1,100 | P388×3 | P388×3 | 1,000 |
| 1,500 | 1,400 | 1,400 | P488×3 | P488×3 | 1,000 |
| 1,950 | 1,400 | 1,400 | P488×3 | P488×3 | 1,000 |
(mm)
※上記以外の別置燃料タンクの容量は個別にご参照ください。
別置燃料タンク仕様の設備構成
下図はビル非常用発電機設備等の配管例で、主タンク（貯油タンク）→燃料移送ポンプ→別置燃料(小出)タンク→ディーゼル機関の経路で行われます。この場合の注意として、主タンクが発電機室と遠いときには移送ポンプは発電機室には設置せず、主タンクの近くに設置しなくてはなりません。
又、主タンクのレベルが低い場合も同じです。

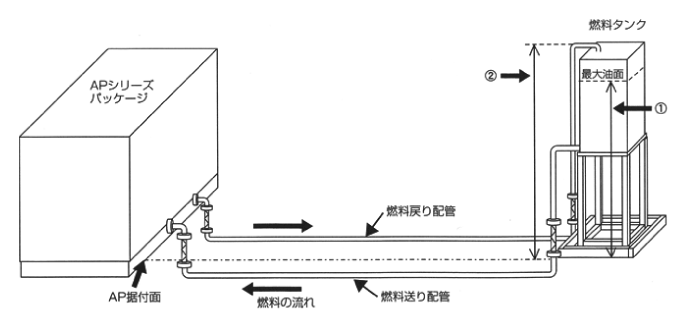

別置燃料タンク仕様の設備構成
- 燃料送り配管と燃料戻り配管をジョイントしないで下さい。
- 寒冷地では外部燃料配管及び燃料小出槽を保温・加熱対策下さい。
- 下表の許容ヘッド内に収まるよう、別置燃料タンク及び架台を選定ください。
表内の（1）・（2）は図の（1）・（2）を示します。）
| 定格出力 | エンジン形式 | AP据付面から 燃料タンク油面の高さ（mm）（1） |
AP据付面から 戻り配管上部の高さ（mm）（2） |
|---|---|---|---|
| AP25C | 3TNE84-GH2 | 480～2080 | ≦2170 |
| AP35C | 3TNE84T-GH2 | ||
| AP45C | 4TNE84T-GH2 | ||
| AP65C | 4TNV106L-GGL | 580～2180 | ≦2270 |
| AP95C | 6B105T-GL | 610～2610 | ≦2760 |
| AP115C | |||
| AP150C | 6B120T-GL | 700～2700 | ≦2830 |
| AP180C | |||
| AP220C | 6G137T-GL | 750～6750 | ≦6880 |
| AP260C | 6G135T-GL | 820～6820 | ≦6950 |
| AP300C | 6HAL2-HT | 1000～2300 | ≦2500 |
| AP350C | 6M133T-GL | 1000～5000 | ≦4000 |
| AP450C | |||
| AP500C | |||
| AP500BH | AY20L-AP | 1000～4940 | - |
| AP625BH | AY20L-APT（灯油） | ≦5150 |
※パッケージ内に燃料電磁弁装備
- 【注意】
- 基礎や配置の関係上、AP据付レベルと燃料タンク架台の据付レベルが異なる場合は、必ずAP据付レベルを基準に上表（1）、（2）の範囲に収まるよう、燃料タンク及び架台を選定ください。
燃料タンクを地下に設置する場合
燃料タンクを地下に設置する場合で埋設する際は別置燃料タンクを設置するために工事が必要となります。
地下埋設特有の施工は基礎部分工事に杭などが必要がどうかを設計者及び現地調査で検討する必要があります。
