ガスタービン ATG2250 外形寸法・配置平面図
ATG2250
エジェクター排気方式(屋外型)
![ATG2250 エジェクター排気方式(屋外型) 外形寸法](https://www.sunyou.co.jp/assets/img/atg2250_001.png)

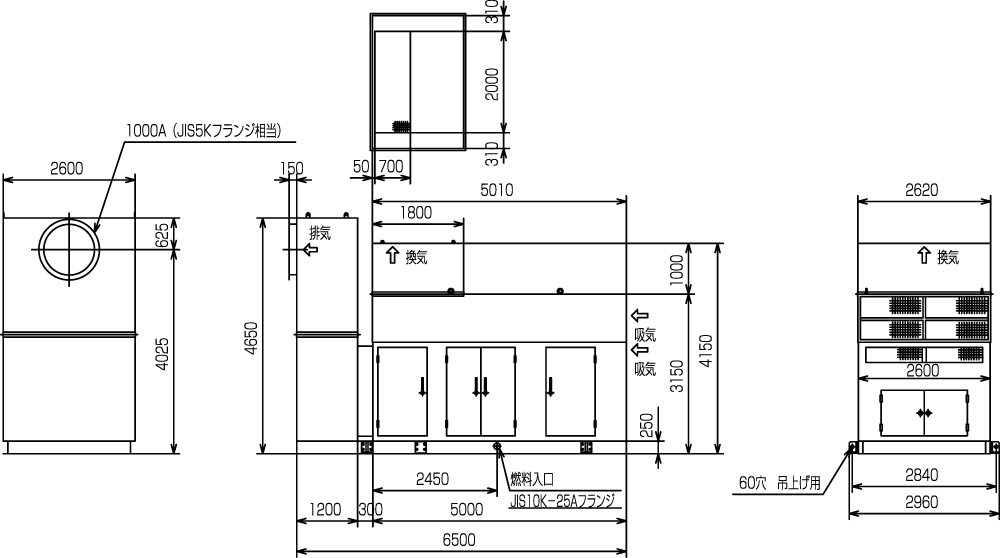

単独排気方式(屋内型)
![ATG2250 エジェクター排気方式(屋外型) 外形寸法](https://www.sunyou.co.jp/assets/img/atg2250_002.png)

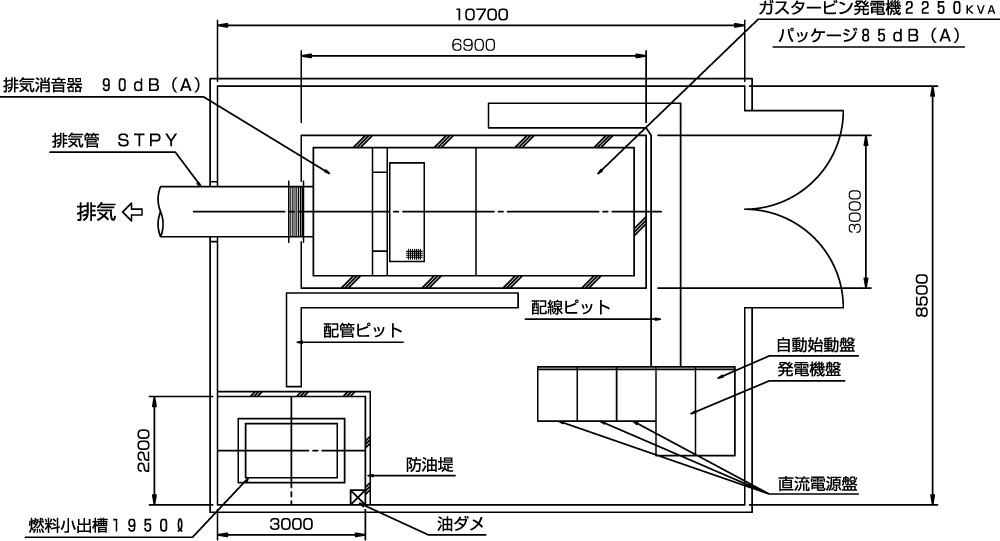

配置平面図
![ATG2250 配置平面図](https://www.sunyou.co.jp/assets/img/atg2250_003.png)
注1:仕様・性能は、改良改善などにより予告なく変更することがあります。
