非常用発電機・防災設備用 AYシリーズ【外形寸法・質量】
AY20L-500L・625L

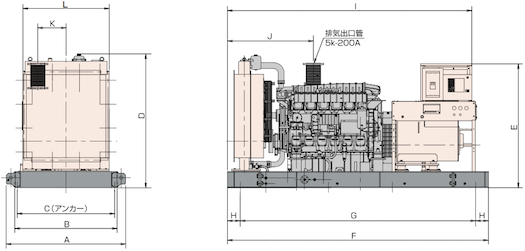

屋内オープンタイプ

■ラジエータ式

単位:mm
記号 AY20L-500L AY20L-625L
A 1,862
B 1,600
C 1,520
D 2,080
E 1,931
F 4,075
G 3,675
H 200
I 3,815
J 1,341
K 441
L 1,350
乾燥
質量
5,480(kg) 5,900(kg)
装備
質量
5,735(kg) 6,155(kg)

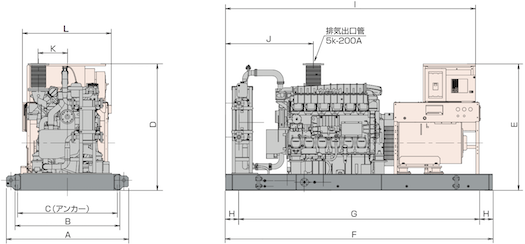

■放水式

単位:mm
記号 AY20L-500L AY20L-625L
A 1,862
B 1,600
C 1,520
D 1,939
E 1,931
F 4,075
G 3,675
H 200
I 3,815
J 1,342
K 441
L 1,329
乾燥
質量
5,250(kg) 5,670(kg)
装備
質量
5,420(kg) 5,840(kg)

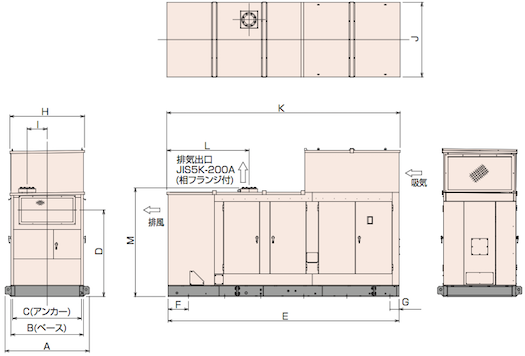

屋内標準騒音タイプ

■ラジエータ式

単位:mm
記号 AY20L-500L AY20L-625L
A 1,862
B 1,600
C 1,520
D 1,908
E 5,100
F 450
G 200
H 1,650
I 441
J 1,650
K 5,150
L 1,814
M 2,399
乾燥
質量
7,590(kg) 8,010(kg)
装備
質量
8,140(kg) 8,560(kg)

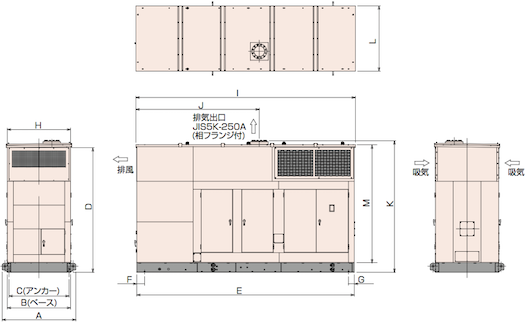

屋内低騒音タイプ(約85dB(A)at1mレベル)

■ラジエータ式

単位:mm
記号 AY20L-500L AY20L-625L
A 1,862
B 1,600
C 1,520
D 3,150
E 5,500
F 200
G 150
H 1,600
I 5,550
J 3,122
K 3,325.5
L 1,650
M 2,980
乾燥
質量
8,618(kg) 9,048(kg)
装備
質量
9,173(kg) 9,603(kg)

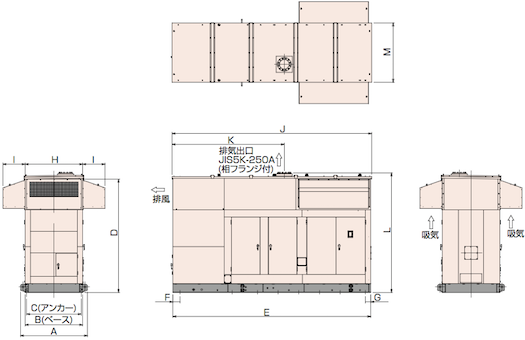

屋内超低騒音タイプ(約75dB(A)at1mレベル)

■ラジエータ式

単位:mm
記号 AY20L-500L AY20L-625L
A 1,862
B 1,600
C 1,520
D 3,150
E 5,500
F 200
G 150
H 1,600
I 620
J 5,550
K 3,122
L 3,325.5
M 1,650
乾燥
質量
8,998(kg) 9,428(kg)
装備
質量
9,553(kg) 9,983(kg)
仕様・性能は、改良改善などにより予告なく変更することがあります。
