非常用発電機・防災設備用 AY20L-500H・625H
高圧仕様【外形寸法・質量】

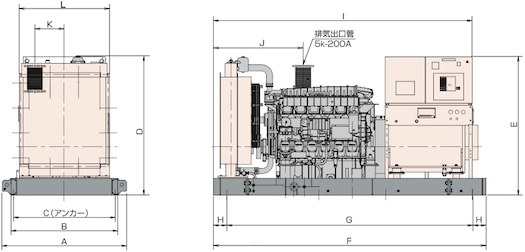

屋内オープンタイプ

■ラジエータ式

単位:mm
記号 AY20L-500H AY20L-625H
A 1,862
B 1,600
C 1,520
D 2,080
E 2,070
F 4,075
G 3,675
H 200
I 3,870
J 1,341
K 441
L 1,350
乾燥
質量
6,470(kg) 6,650(kg)
装備
質量
6,725(kg) 6,905(kg)

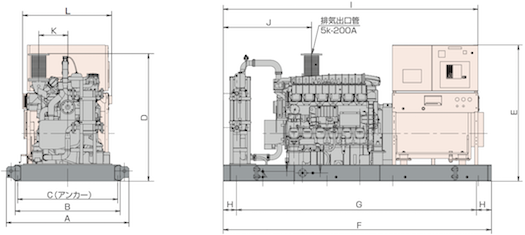

■放水式

単位:mm
記号 AY20L-500H AY20L-625H
A 1,862
B 1,600
C 1,520
D 1,939
E 2,070
F 4,075
G 3,675
H 200
I 3,870
J 1,341
K 441
L 1,331
乾燥
質量
6,240(kg) 6,420(kg)
装備
質量
6,410(kg) 6,590(kg)

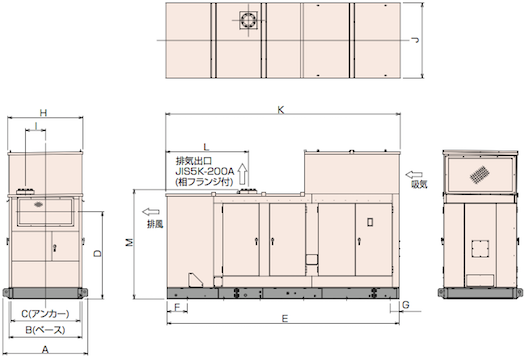

屋内標準騒音タイプ

■ラジエータ式

単位:mm
記号 AY20L-500H AY20L-625H
A 1,862
B 1,600
C 1,520
D 1,908
E 5,100
F 450
G 200
H 1,650
I 441
J 1,650
K 5,150
L 1,814
M 2,399
乾燥
質量
8,580(kg) 8,760(kg)
装備
質量
9,130(kg) 9,310(kg)

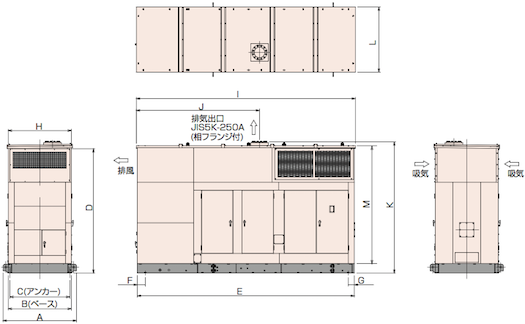

屋内低騒音タイプ(約85dB(A)at1mレベル)

■ラジエータ式

単位:mm
記号 AY20L-500H AY20L-625H
A 1,862
B 1,600
C 1,520
D 3,150
E 5,500
F 200
G 150
H 1,600
I 5,550
J 3,122
K 3,325.5
L 1,650
M 2,980
乾燥
質量
9,678(kg) 9,858(kg)
装備
質量
10,233(kg) 10,413(kg)

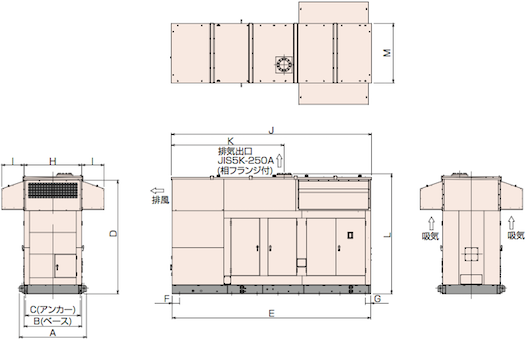

屋内超低騒音タイプ(約75dB(A)at1mレベル)

■ラジエータ式

単位:mm
記号 AY20L-500H AY20L-625H
A 1,862
B 1,600
C 1,520
D 3,150
E 5,500
F 200
G 150
H 1,600
I 620
J 5,550
K 3,122
L 3,325.5
M 1,650
乾燥
質量
10,058(kg) 10,238(kg)
装備
質量
10,613(kg) 10,793(kg)
仕様・性能は、改良改善などにより予告なく変更することがあります。
