ホーム 防災設備用ディーゼル 外形寸法・質量 (AP500C ラジエータ式 屋内オープン型 屋内キュービクル型)

AP500C ラジエータ式 屋内オープン型の外形寸法

AP500C ラジエータ式
屋内オープン型
屋内キュービクル型

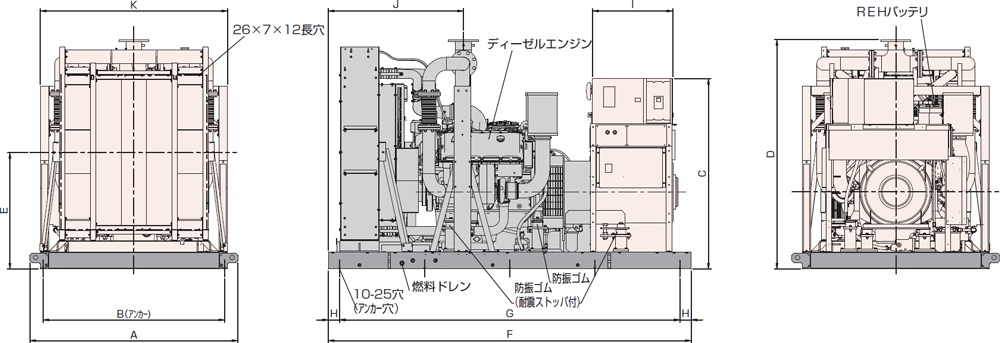

屋内オープンタイプ

非常用発電機AP500C屋内オープン型
記号 AP500C
A 1833
B 1600
C 1680
D 2025
E 1027
F 3200
G 3000
H 100
I 707
J 1192
K 1650
乾燥質量 3885(kg)
装備質量 4162(kg)

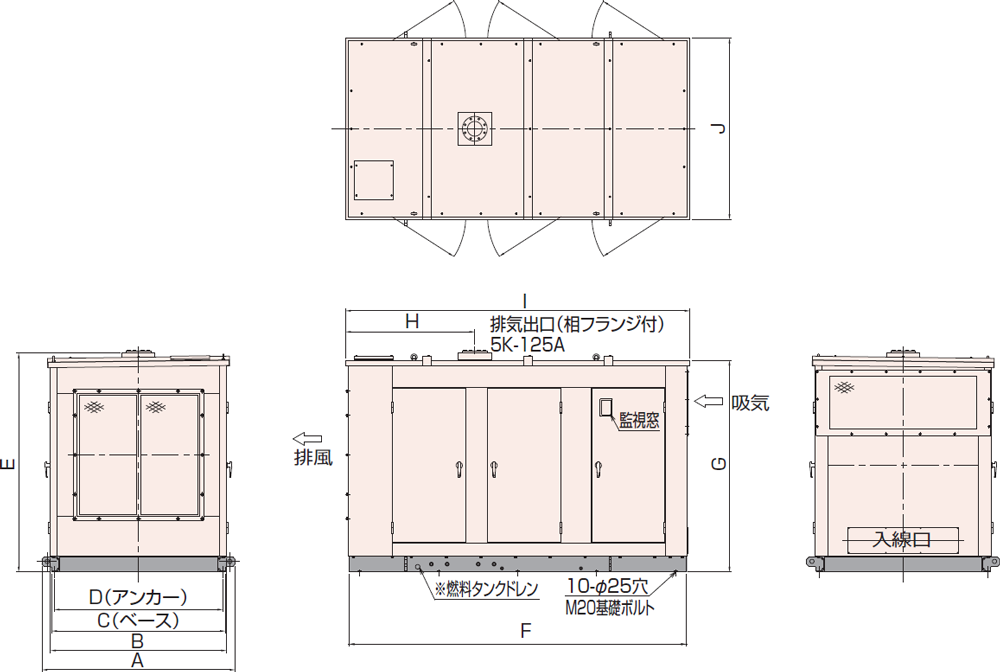

屋内標準騒音タイプ

非常用発電機AP500C屋内標準騒音タイプ
記号 AP500C
A 1833
B 1670
C 1650
D 1600
E 2078
F 3200
G 2010
H 1227
I 3270
J 1720
乾燥質量 4490(kg)
装備質量 4775(kg)

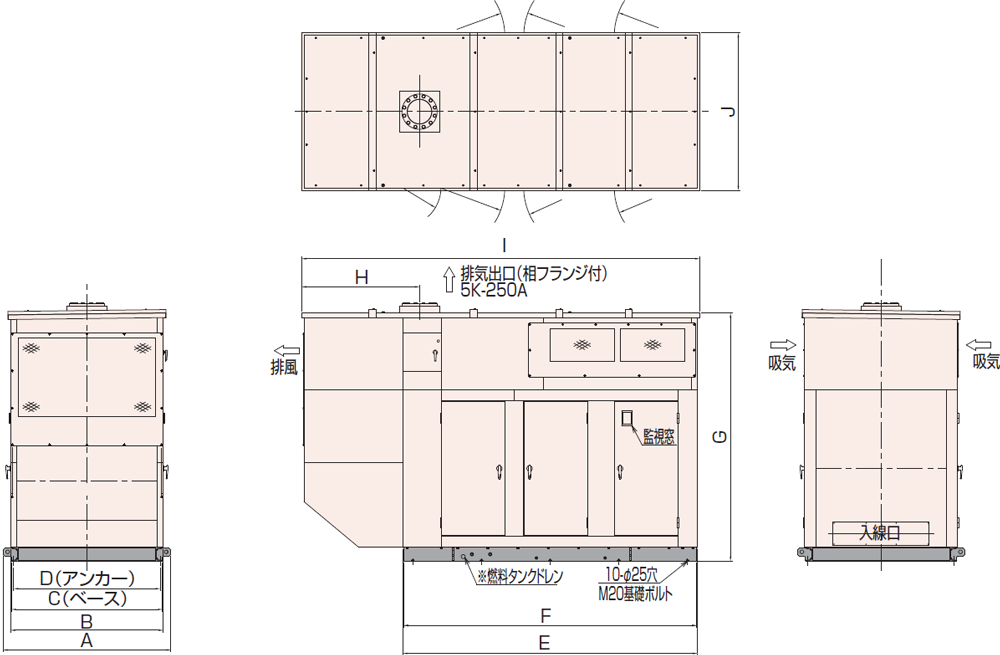

屋内低騒音タイプ(約85dB(A)at1mレベル)

非常用発電機AP500C屋内低騒音タイプ(約85dB(A)at1mレベル)
記号 AP500C
A 1833
B 1670
C 1650
D 1600
E 3220
F 3200
G 2710
H 1287
I 4350
J 1720
乾燥質量 5582(kg)
装備質量 5865(kg)

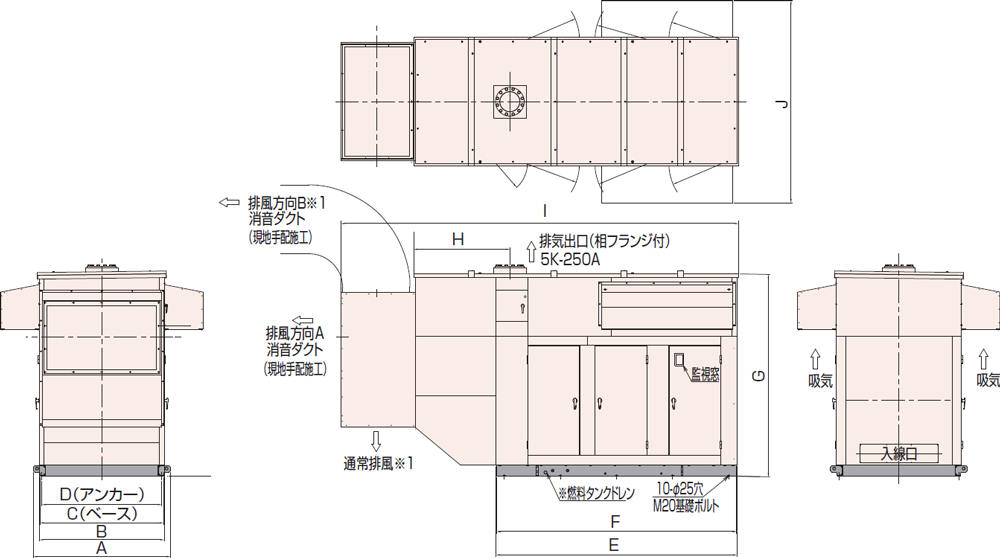

屋内超低騒音タイプ(約75dB(A)at1mレベル)

非常用発電機AP500C屋内超低騒音タイプ(約75dB(A)at1mレベル)
記号 AP500C
A 1833
B 1670
C 1650
D 1600
E 3220
F 3200
G 2710
H 1287
I 2710
乾燥質量 6050(kg)
装備質量 6335(kg)

注1:単位はすべてmm
注2:仕様・性能は、改良改善などにより予告なく変更することがあります。
