ホーム 防災設備用ディーゼル 外形寸法・質量 (AP400C-450C ラジエータ式 屋内オープン型 屋内キュービクル型)

AP400C-450C ラジエータ式 屋内オープン型の外形寸法

AP400C-450C ラジエータ式
屋内オープン型
屋内キュービクル型

屋内オープンタイプ

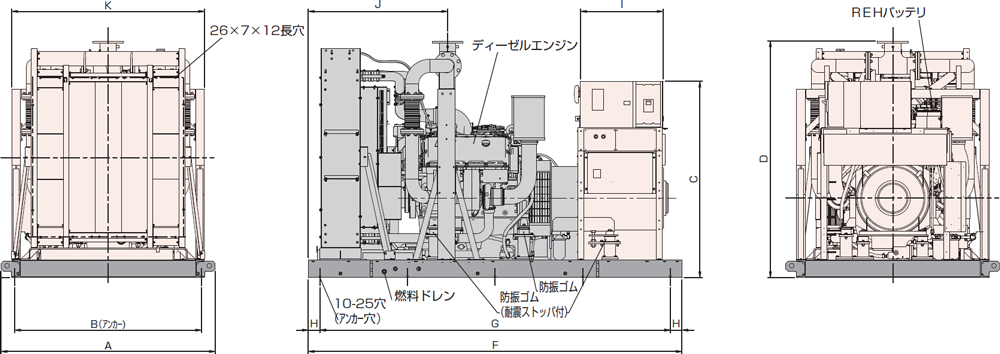

非常用発電機AP400C-450C屋内オープン型
記号 AP400C AP450C
A 1833
B 1600
C 1680
D 2025
E 1027
F 3200
G 3000
H 100
I 707
J 1192
K 1650
乾燥質量 3760(kg)
装備質量 4033(kg)

屋内標準騒音タイプ

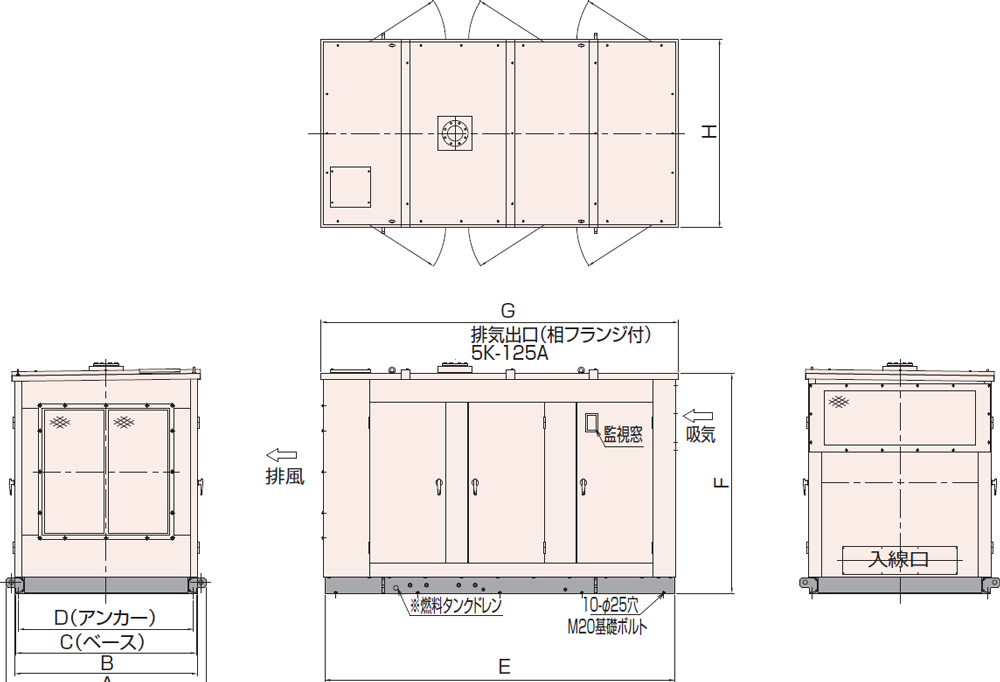

非常用発電機AP400C-450C屋内標準騒音タイプ
記号 AP400C AP450C
A 1833
B 1670
C 1650
D 1600
E 3200
F 2010
G 3270
H 1720
乾燥質量 4365(kg)
装備質量 4650(kg)

屋内低騒音タイプ(約85dB(A)at1mレベル)

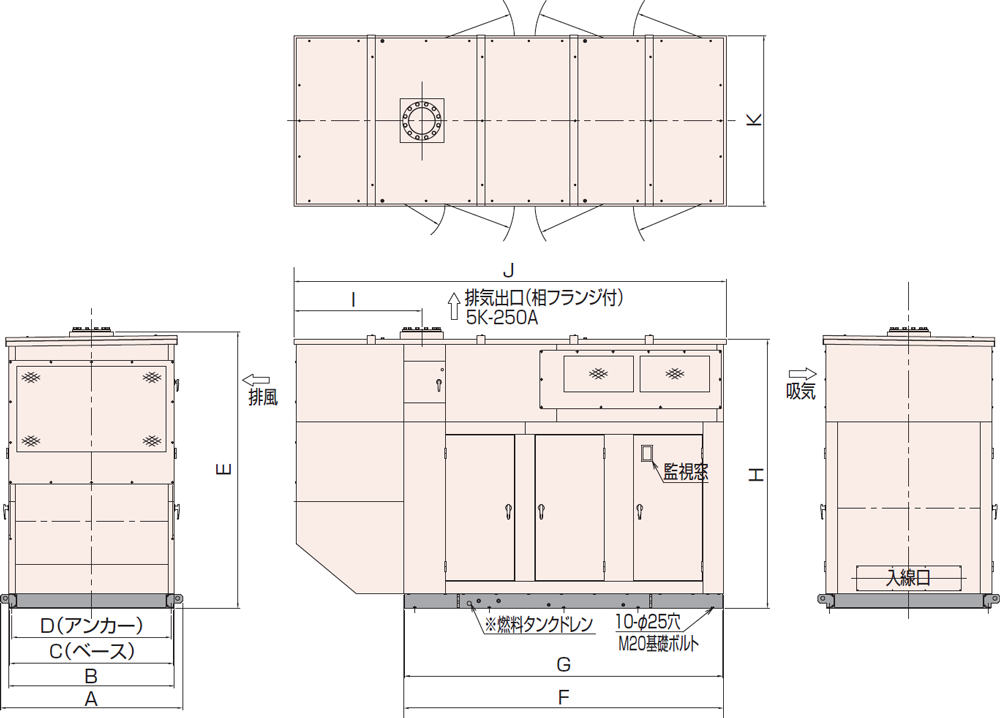

非常用発電機AP400C-450C屋内低騒音タイプ(約85dB(A)at1mレベル)
記号 AP400C AP450C
A 1833
B 1600
C 1650
D 1600
E 2786
F 3220
G 3200
H 2710
I 1287
J 4350
K 1720
乾燥質量 5457(kg)
装備質量 5740(kg)

屋内超低騒音タイプ(約75dB(A)at1mレベル)

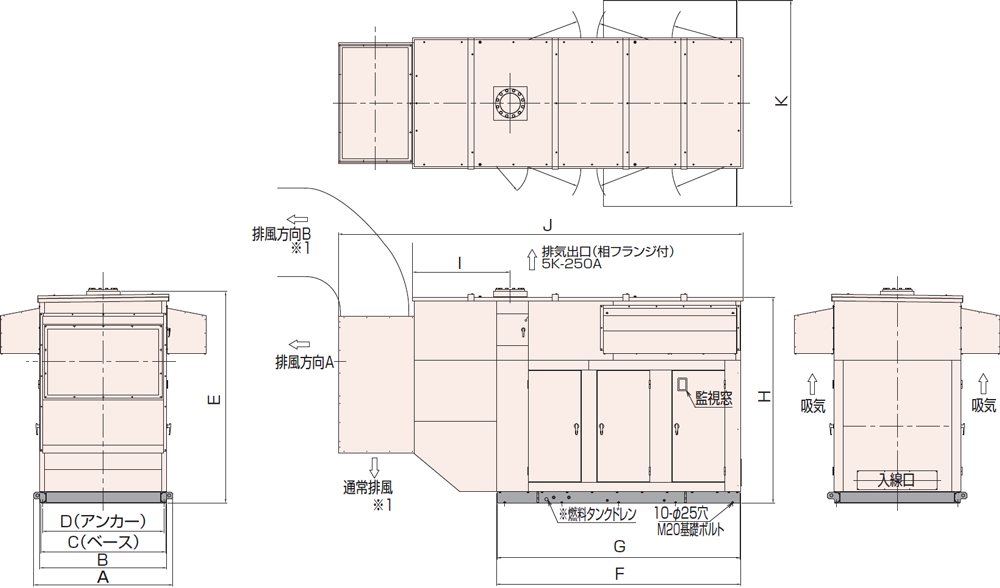

非常用発電機AP400C-450C屋内超低騒音タイプ(約75dB(A)at1mレベル)
記号 AP400C AP450C
A 1833
B 1670
C 1650
D 1600
E 2786
F 3220
G 3200
H 2710
I 1287
J 5325
K 2710
乾燥質量5925(kg)
装備質量 6210(kg)

注1:単位はすべてmm
注2:仕様・性能は、改良改善などにより予告なく変更することがあります。
